Picassoskulpturen i Kristinehamn

Under sommaren restaurerade vi Picassoskulpturen i Kristinehamn. Det ca 15 meter höga konstverket, vackert placerat på en liten udde i Vänern, fyller 60 år och uppvisade skador i form av avspjälkningar, utfällningar, frilagd armering och sprickor. Skulpturen, som är utförd i platsgjuten och prefabricerad betong består av en pelare med två stycken vingar högst upp, den ena porträtterar en kvinna med profiler som blickar åt olika väderstreck. I bildspelet nedan finns bilder före, under och efter arbetet.

Inslag från Sveriges radio med anldning av renoveringen:

https://www.sverigesradio.se/artikel/picassoskulpturen-rustas-upp-med-malet-att-bli-tusen-ar

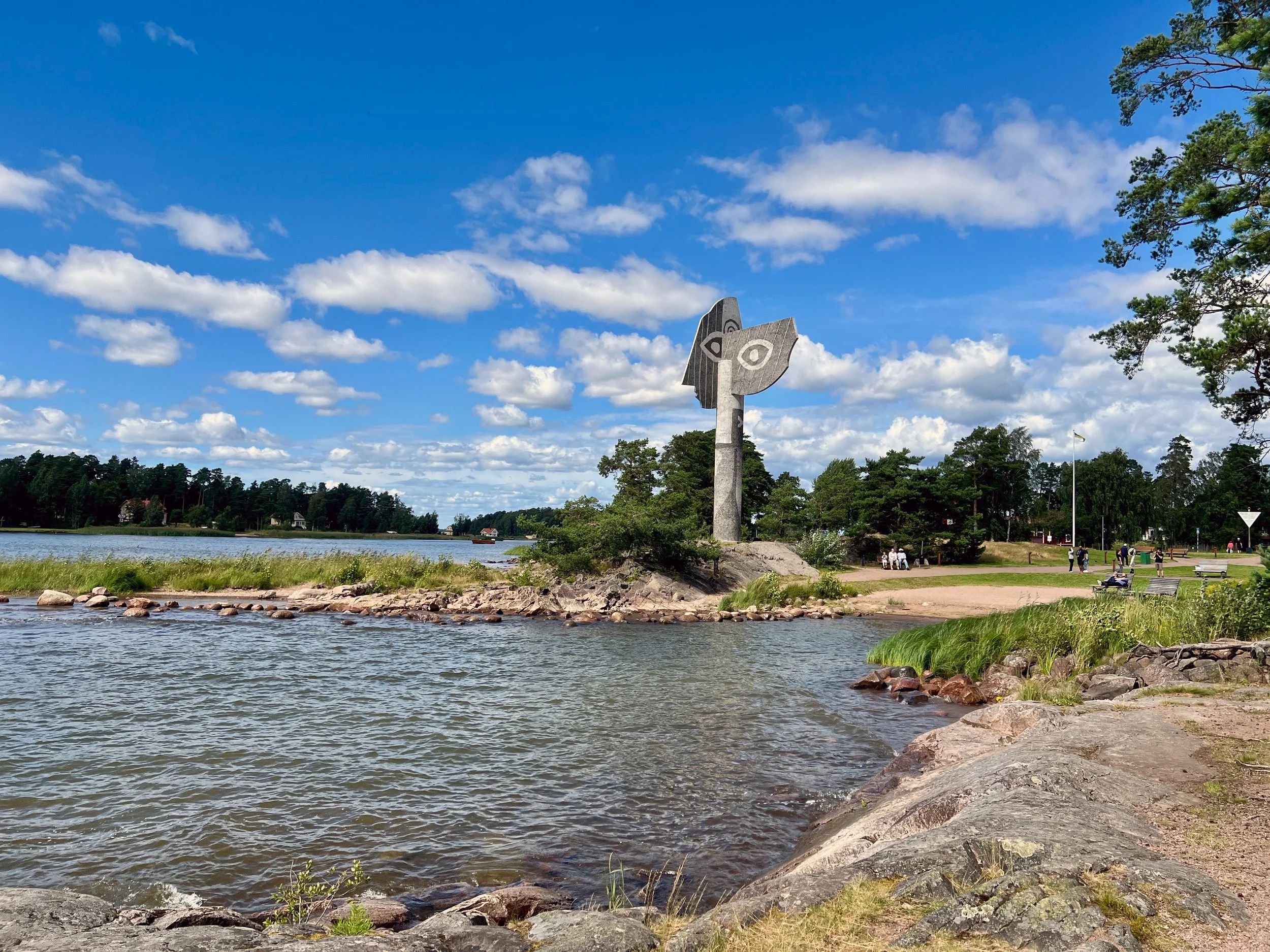

Skulpturens placering på udden i Vänern.

Skulpturens placering på udden i Vänern.

Närbild på ballasten.

Närbild på ballasten.

Ballast samlades upp för att återanvändas.

Ballast samlades upp för att återanvändas.

Exempel på missprydande utfällningar.

Exempel på missprydande utfällningar.

Vertikal spricka längs med pelaren.

Vertikal spricka längs med pelaren.

Äldre lagning, avspjälkning och rostutfällning.

Äldre lagning, avspjälkning och rostutfällning.

Frilagd armering på en av skulpturerns vingar.

Frilagd armering på en av skulpturerns vingar.

Små krympsprickor på pelaren.

Små krympsprickor på pelaren.

Äldre lagning i avvikande kulör.

Äldre lagning i avvikande kulör.

Utfällningar dämpades med varsam slipning.

Utfällningar dämpades med varsam slipning.

Ytan rengjordes partiellt med ånga och borste.

Ytan rengjordes partiellt med ånga och borste.

Bompartier knackades bort.

Bompartier knackades bort.

Poröst och fuktigt material avlägsnades.

Poröst och fuktigt material avlägsnades.

Närbild på injicering.

Närbild på injicering.

Frilagd armering rostskyddsbehandlades.

Frilagd armering rostskyddsbehandlades.

Bruk injicerades i små sprickor.

Bruk injicerades i små sprickor.

Microsprickor öppnades och rengjordes.

Microsprickor öppnades och rengjordes.

Stenlagningsbruk pigmenterades.

Stenlagningsbruk pigmenterades.

Provbit jämfördes med originalet.

Provbit jämfördes med originalet.

Avspjälkning före åtgärder.

Avspjälkning före åtgärder.

Och efter åtgärder.

Och efter åtgärder.

Frilagd armering före åtgärder.

Frilagd armering före åtgärder.

Efter rostskydd och patinering.

Efter rostskydd och patinering.

Sprickan i pelaren före åtgärder.

Sprickan i pelaren före åtgärder.

Hål borrades upp.

Hål borrades upp.

Sprickan öppnades med kilar.

Sprickan öppnades med kilar.

Sprickan slammades för bättre vidhäftning.

Sprickan slammades för bättre vidhäftning.

Sprickan tätades med betonglagningsbruk. Notera armeringsjärnen.

Sprickan tätades med betonglagningsbruk. Notera armeringsjärnen.

Och lagades med stenlagningsbruk.

Och lagades med stenlagningsbruk.

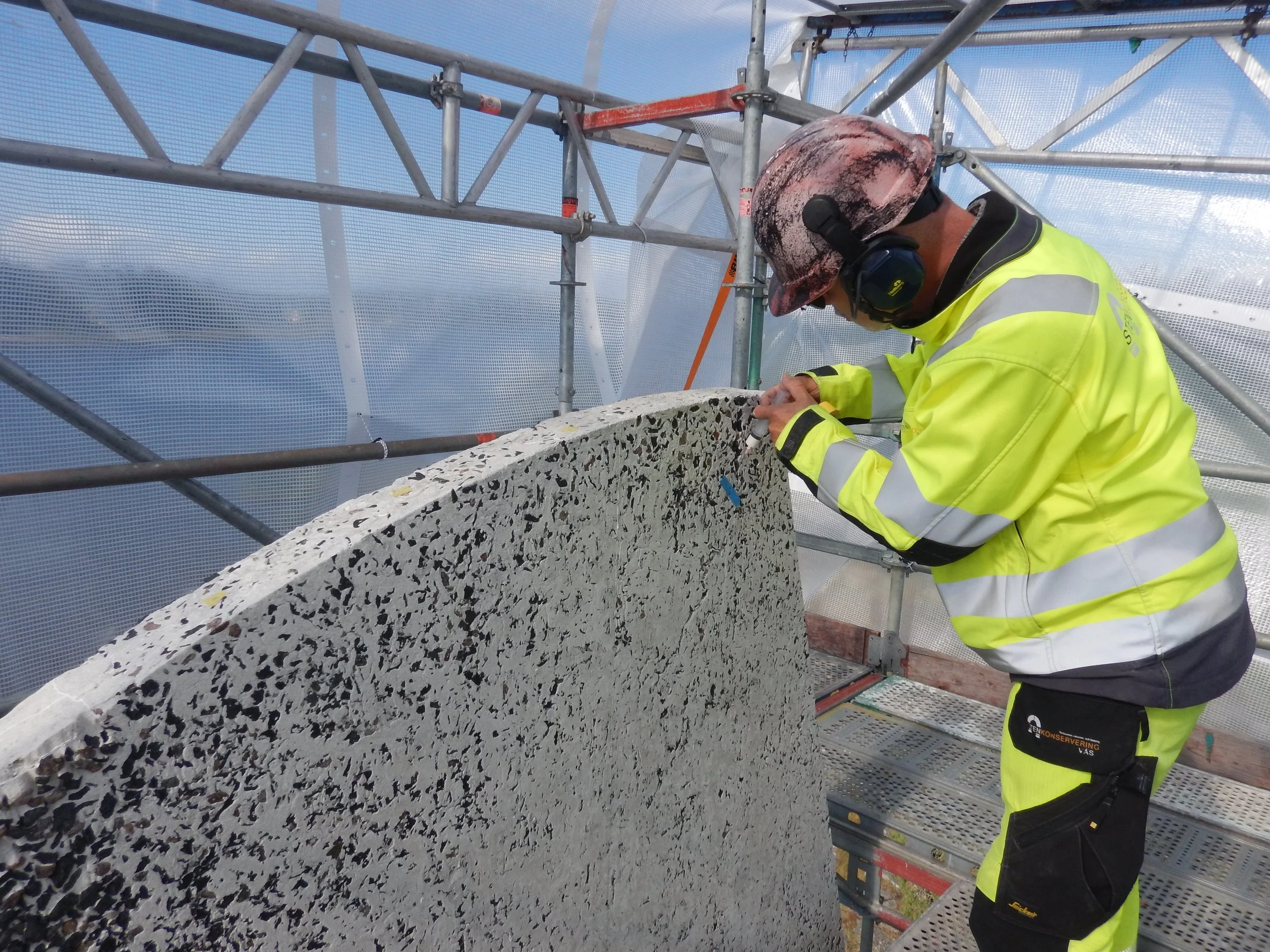

Under arbetet.

Originalballasten återanvändes.

Originalballasten återanvändes.

Den större sprickan efter åtgärder.

Den större sprickan efter åtgärder.

Sprickan ovanpå pelaren frilades.

Sprickan ovanpå pelaren frilades.

Slammades för bättre vidhäftning.

Slammades för bättre vidhäftning.

Tätades med betonglagningsbruk.

Tätades med betonglagningsbruk.

Yttersta lagret påfördes med stenlagningsbruk.

Yttersta lagret påfördes med stenlagningsbruk.

Äldre lagningar, avspjälkningar och bom.

Äldre lagningar, avspjälkningar och bom.

Närbild på skadad äldre lagning.

Närbild på skadad äldre lagning.

Lagning pågår. Notera de rostskyddsbehandlade armeringsjärnen.

Lagning pågår. Notera de rostskyddsbehandlade armeringsjärnen.

Efter åtgärder.

Efter åtgärder.

Äldre lagningar och utfällningar.

Äldre lagningar och utfällningar.

Äldre lagningar och bompartier knackades bort.

Äldre lagningar och bompartier knackades bort.

Skadan lagades med pigmenterat bruk.

Skadan lagades med pigmenterat bruk.

Efter bearbetning och patinering.

Efter bearbetning och patinering.

Sprickor på ovansidan av en vinge före åtgärder.

Sprickor på ovansidan av en vinge före åtgärder.

Under arbetet.

Efter åtgärder.

Efter åtgärder.
